ArcHydro : Préparer un MNT corrigé pour l’hydrologie – 2ème partie

Nous avons vu dans l’article précédent,ArcHydro : Préparer un MNT corrigé pour l’hydrologie – 1ère partie, comment éliminer les dômes provoqués essentiellement par la végétation.
Nous allons maintenant effectuer deux opérations:

  • prendre en compte des surfaces d’eau (lacs, étangs)
  • imprimer le réseau hydrologique connu sur le MNT
  • Puis, en dernière opération de préparation du MNT nous allons combler les cuvettes existantes dans notre MNT.

    Prise en compte des surfaces d’eau

    Le but de cette étape est de permettre au MNT d’avoir des surfaces lisses pour représenter les surfaces occupées par les lacs et les étangs. Pour cela il nous faut une couche vectorielle de polygones correspondants aux lacs. ArcHydro croisera cette couche vectorielle avec le MNT et, pour les cellules correspondantes, il affectera une valeur constante d’élévation.
    Quelle valeur?
    Deux possibilités:
    – vous indiquez la valeur d’élévation dans un champ attribut de la table
    – ArcHydro cherche la valeur minimale d’élévation sur les cellules qui constituent le bord du lac et affecte cette valeur (éventuellement avec un offset)

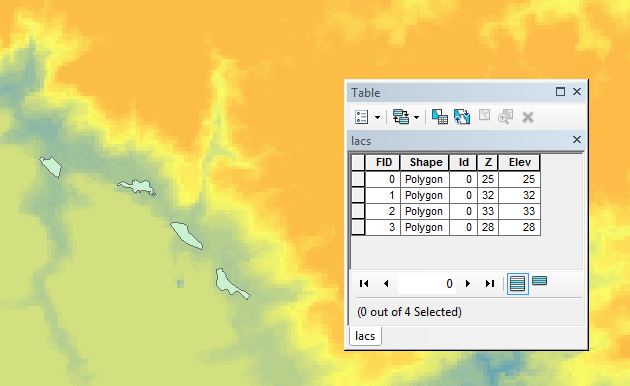

    table attributaire des surfaces d'eau
    Pour lancer le processus, cliquez sur « Terrain Preprocessing »-> »DEM Manipulation » -> « Level DEM »

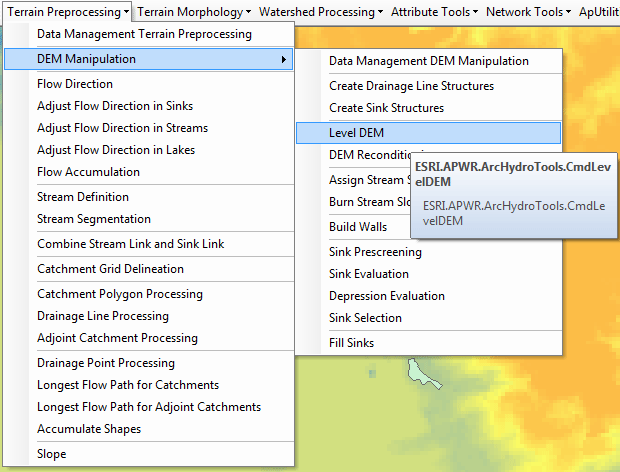

    commande Level DEM
    La fenêtre permet de configurer la sortie et la façon d’affecter une valeur unique à la surface de chaque lac.

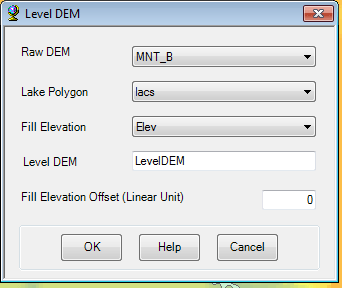

    configuration de Level DEM

    Impression du réseau hydrologique sur le MNT

    Bien sûr, on peut utiliser le MNT pour calculer les cours d’eau. Mais si on dispose d’une couche vectorielle des cours d’eau, on peut corriger les cellules proches de ceux-ci. Les corrections comprennent le biais de pente introduit par la végétation des rives, mais aussi assurent que le point le plus bas des deux berges se retrouve sur la cellule correspondante au cours d’eau.

    Pour imprimer le réseau hydrologique nous utilisons la commande « Terrain Preprocesing » -> « DEM Manipulation » -> « DEM Reconditioning ».

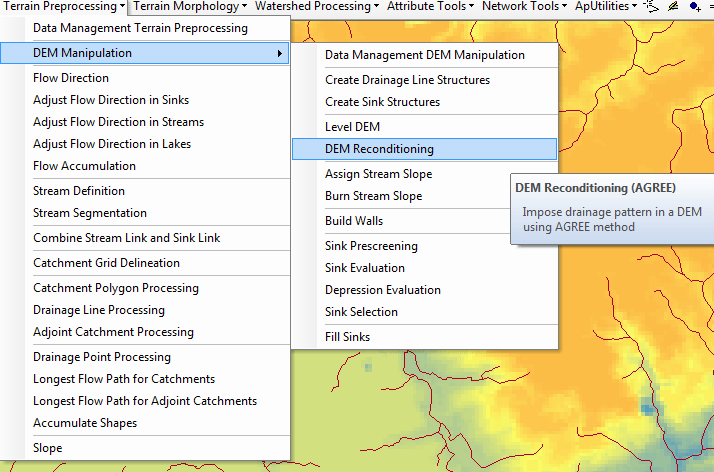

    menu dem reconditioning
    En plus des trois premiers champs (mnt en entrée, couche linéaire de cours d’eau, mnt en sortie) il y a trois paramètres que vous devez configurer. Pour cela vous devez avoir une connaissance de la zone.
    Le premier « Stream Buffer » et la largeur de la zone à « creuser » dans le mnt, de part et d’autre de la ligne de cours d’eau. Selon la taille de cellule du MNT, vous devez définir l’empreinte à faire pour chaque cours d’eau. Dans notre exemple, la maille du MNT est de 75m. En entrant une valeur de 2 nous provoquons une empreinte de 150m de part et d’autre du cours d’eau (la terrasse alluviale).
    Le deuxième « Smooth raise/drop » correspond au dénivellement, en mètres, de la terrasse alluviale ; différence de hauteur entre la cellule immédiatement à l’extérieur du « Stream Buffer » et le bord du cours d’eau. Dans notre exemple nous indiquons 5 mètres.
    Le dernier « Sharp raise/drop » est la profondeur moyenne du cours d’eau, c’est à dire la cellule directement en dessous de la ligne de la couche « cours d’eau ». Nous indiquons ici 2mètres.
    Une fois exécutée la commande pouvez utiliser le bouton « profil » de la barre d’outils 3D Analyste pour voir l’effet produit.

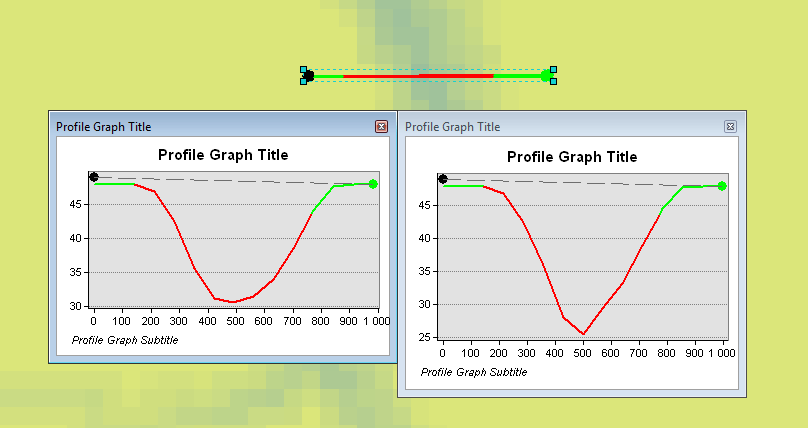

    profil d'un cours d'eau après DEM Reconditioning
    Sur le profil de gauche vous voyez la couper AVANT la commande. Sur le profil de droite vous voyez la même coupe APRES l’exécution de la commande.

    Remplissage des cuvettes

    La dernière étape pour obtenir un MNT hydrologiquement correct est de remplir les cuvettes existantes, soit dans le MNT d’origine, soit créées pendant les différentes étapes du pré-traitement. Les cuvettes sont des zones entourées par des cellules plus hautes et qui vont bloquer les directions d’écoulement.

    Pour les remplir nous utilisons la commande « Fill sinks » (Terrain Preprocessing -> DEM Manipulation -> Fill Sinks). Le seul élément à bien observer c’est de cocher la case Fill All, pour que toutes les cuvettes soient repérées et remplies.

    L’image suivante montre l’effet du remplissage sur une cuvette du MNT.

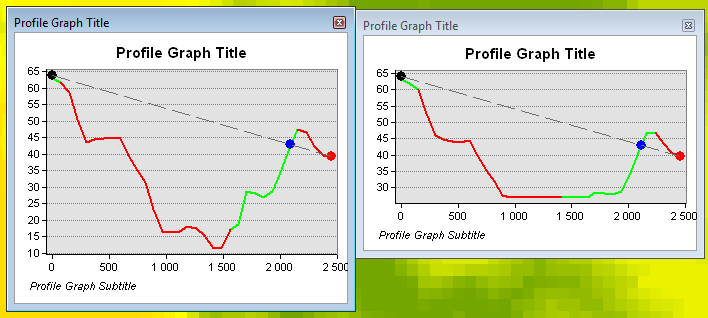

    profil de remplissage d'une cuvette

    Le résultat c’est un MNT Hydroloigiquemenbt correct:

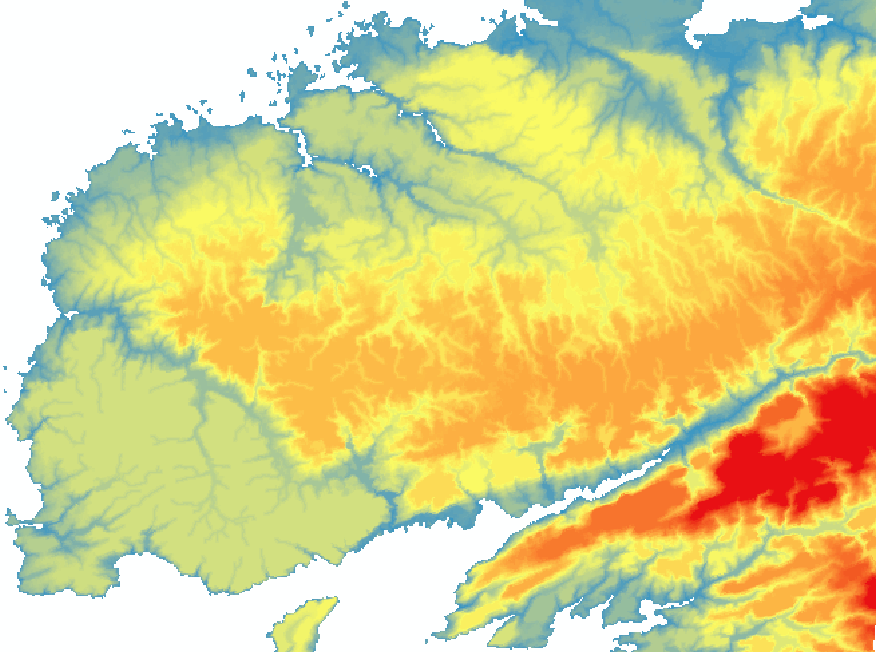

    mnt corrigé hydrologiquement correct

    Nous allons utiliser ce MNT pour voir les différents calculs possibles sur le réseau hydrologique d’un territoire.

    Pour commencer, dans le prochain article, nous verrons comment calculer les bassins versants des cours d’eau.
