Comment passer vos données de la 2D à la 3D pour exploiter pleinement ArcGis Pro 1.0? 4-utiliser les symboles 3D

Une manière très simple de visualiser vos données en 3D est de leur affecter un symbole 3D. Vos données restent inchangées et vous les voyez en 3D. L’exemple type étant les lampadaires, on va le laisser de côté et essayer de faire quelque chose de pus original et surtout de découvrir quelques possibilités moins évidentes à première vue.
Sur le web vous avez de nombreux sites qui proposent des objets 3D très intéressants. Notre préférence (parce que l’on trouve le type d’objets que nous cherchons) va à archive3d (http://archive3d.net).
Nous allons ajouter un stade de foot à la vue du cadastre de l’article Comment passer vos données de la 2D à la 3D pour exploiter pleinement ArcGis Pro 1.0? 2 – Avec couche 3D vers classe d’entités. Voyons les différentes étapes:

Les symboles s’appliquent essentiellement à des entités ponctuelles

Les possibilités offertes par les symboles ponctuels sot infiniment plus intéressantes que celles offertes par les symboles linéaires ou surfaciques. Nous avons donc, soit directement une couche de points, soit, pour notre stade, une surface. Dans ce deuxième cas, il faut créer une nouvelle couche de points en calculant le centroïde de notre surface. Comme dans ArcGis cette opération n’est pas très intuitive, voici le rappel de comment le faire:
utilisez l’outil « Entités vers point » dans « Gestion de données »-> »Entités »

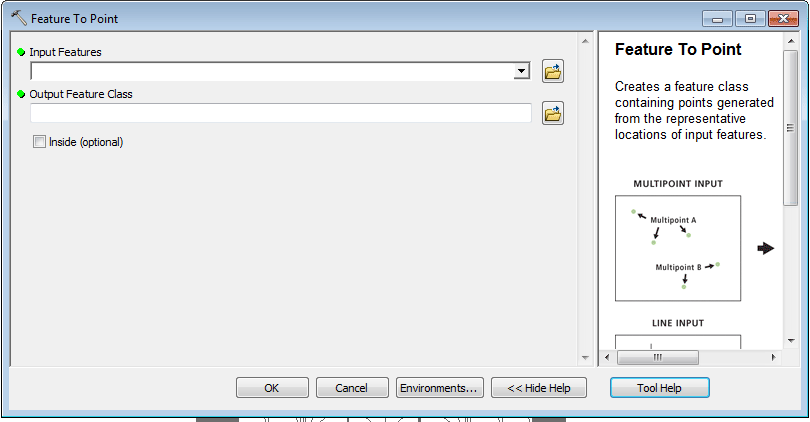

N’oubliez pas de laisse décochée l’option « Inside(optional) » (oui,oui, c’est bien DEcochée) pour que l’outil calcule le centroïde.

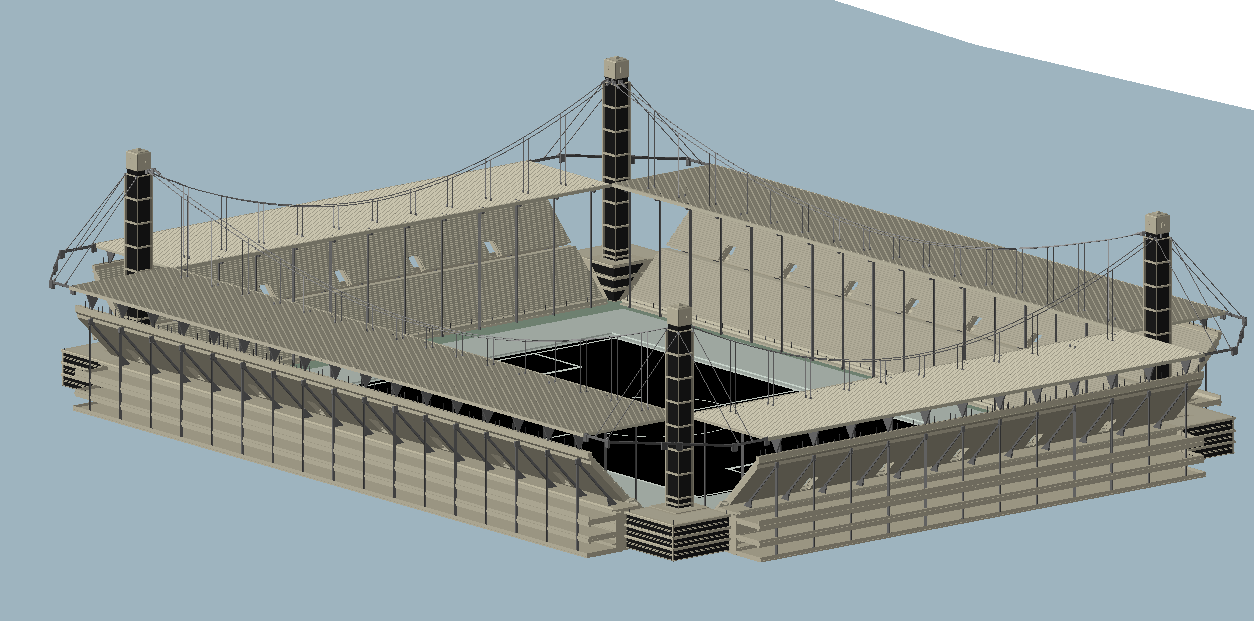

Cherchez sur le web un modèle de stade 3D (les formats acceptés par ArcGis sont 3DS, FLT, DAE, SKP, et WRL)

Dans ArcScene, affectez ce symbole à votre couche

Ouvrez la fenêtre de propriétés du symbole de la couche,

Dans la fenêtre « Type » sélectionnez « Symbole ponctuel 3D » puis parcourez les fichiers pour pointer sur votre symbole.

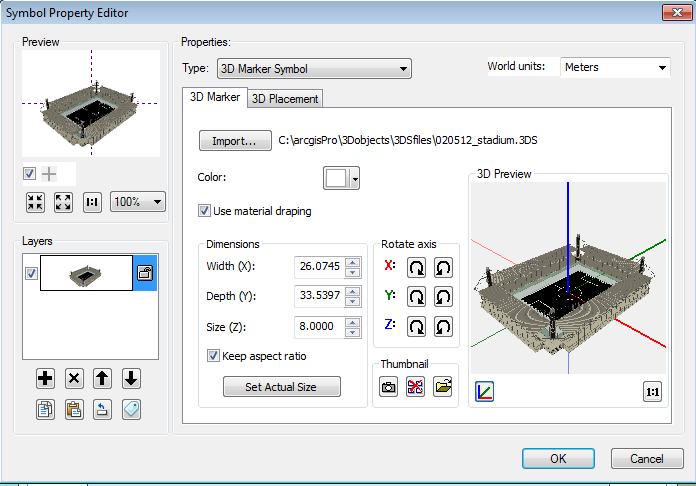

Dans l’onglet « Symbole 3D » vous devez dimensionner votre stade avec les valeurs X,Y et Z en unités de la carte (en principe des mètres). Le deuxième onglet « Placement 3D » vous permet de positionner votre symbole avec la même orientation et au même endroit que le polygone d’origine (stade dans la couche surfacique), en jouant sur les offsets et les rotations.

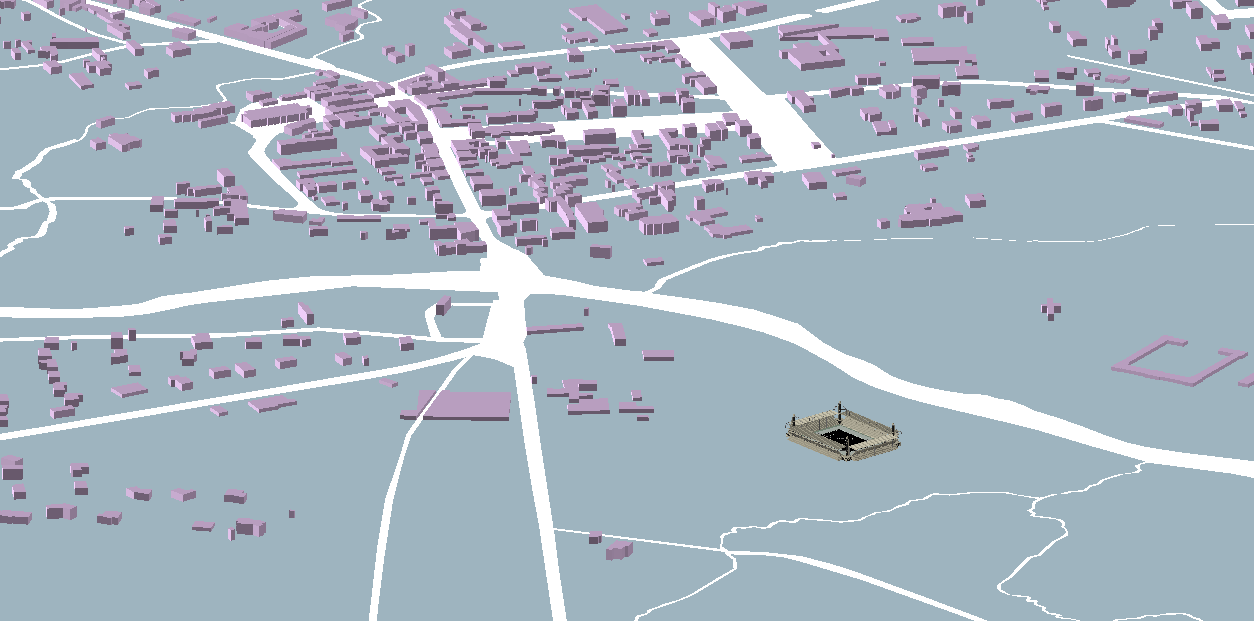

Vous obtenez alors votre stade intégré dans la vue 3D.

Créez une nouvelle couche multipatch pour stocker votre modèle 3D

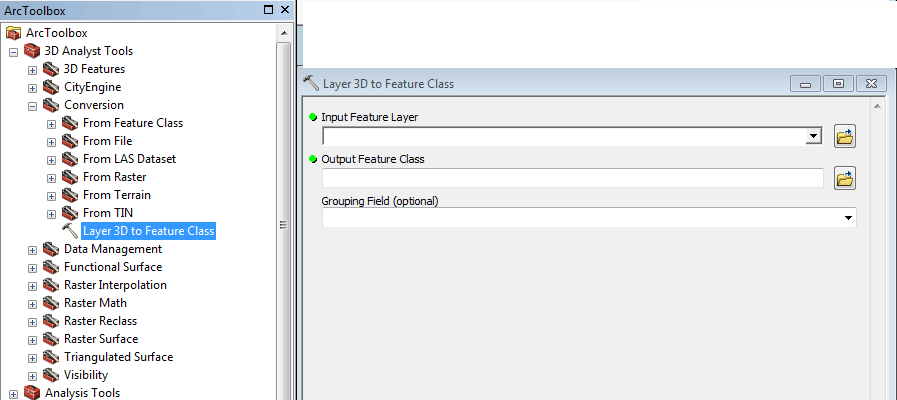

Pour cela, vous devez utiliser la commande « Couche 3D vers classe d’entités » à partir d’ArcScene

Voilà! Chaque fois que vous chargerez cette couche dans un visuaisateur 3D (ArcScene, ArcGis Pro,…) vous verrez votre stade directement.
Pour mieux voir le résultat de toute l’opération, vous pouvez charger cette nouvelle couche dans ArcMap et voir le résultat en 2D:
