Comment passer vos données de la 2D à la 3D pour exploiter pleinement ArcGis Pro 1.0? 3 – Vos rasters 2D vers 2,5D (surfaces fonctionnelles)

Le terme trois dimensions (3D) est souvent galvaudé, car de nombreuses applications aujourd’hui stockent et affichent des données en deux dimensions et demie (2.5D) : les surfaces fonctionnelles. Une surface fonctionnelle est continue, et toutes les localisations sur la surface ne peuvent avoir qu’une valeur d’altitude, ou z, par coordonnée x,y. Les véritables surfaces 3D sont quelquefois désignées sous le terme de surfaces de modèle solides et ArcGIS les gère à l’aide d’entités multipatch. Par opposition à une surface fonctionnelle qui présente une continuité de surface, on trouve des surfaces de modèle solides capables de modéliser et de stocker des valeurs en 3D ou il y a plusieurs valeurs z par coordonnée x,y.
ArcGis traite les surfaces raster, TIN, de jeux de données de MNT et LAS comme des surfaces fonctionnelles. Les surfaces fonctionnelles peuvent stocker une valeur z unique, et non pas plusieurs valeurs z, pour un emplacement x,y donné. L’exemple probablement le plus répandu de surface fonctionnelle correspond aux surfaces terrestres représentant la surface de la terre. D’autres exemples de surfaces fonctionnelles terrestres incluent les données d’isobathes, les profondeurs de nappes phréatiques et les strates géologiques individuelles. Les surfaces fonctionnelles permettent également de représenter des surfaces statistiques décrivant des données climatiques et démographiques, la concentration de ressources et d’autres données biologiques.
Un autre type de donnée très répandue est la photographie aérienne ou satellitaire. Nous allons prendre comme exemple une couverture orthophotographique.

Avant de voir comment passer cette image de 2D en plus de 2D (2,5 ou 3) il faut rappeler comment sont stockées les données XY pour les rasters. Les SIG stockent les coordonnées de chaque point composant une entité vectorielle (points, lignes, polygones). Pour une ligne, le SIG aura les XYZ de chaque point la composant. Par contre, pour un fichier de type raster, composé de pixels et couvrant toujours la totalité de la surface, il est impossible de stocker les coordonnées XYZ de chaque pixel composant l’image. Sans rentrer dans les détails des différents systèmes de géoréférencement d’un raster, le plus simple et ancien consiste à stocker les coordonnées(X et Y) du coin haut gauche de l’image, puis de la taille en X et de la taille en Y des pixels. Avec ces 4 valeurs il est possible de dessiner l’image et de la superposer aux autres couches de données.
Comme chaque pixel n’a pas de coordonnées XY propres, il est impossible de leur adjoindre une coordonnée Z.
Alors, comment faire pour voir notre photo aérienne en 3 dimensions?
On va lui affecter une surface de référence, une surface fonctionnelle dans laquelle la valeur du pixel sera le Z souhaité. Cette surface sera généralement un Modèle numérique de terrain (MNT). Puis on dira à ArcGis que l’on souhaite qu’il drape notre photo aérienne sur cette couche de référence.

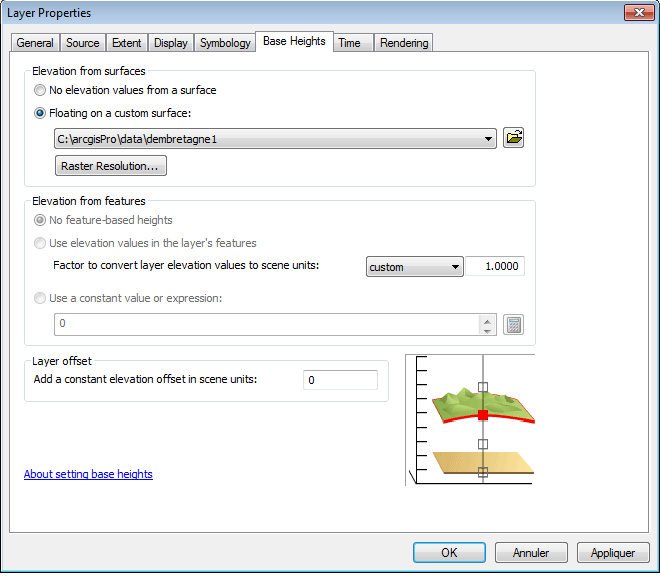

Concrètement, dans ArcScene on charge la photo aérienne, puis dans la fenêtre de propriétés de la couche, dans l’onglet « Hauteurs de base » cochez l’option « Flottant sur une surface personnalisée » et naviguez pour indiquer votre couche de référence (MNT).

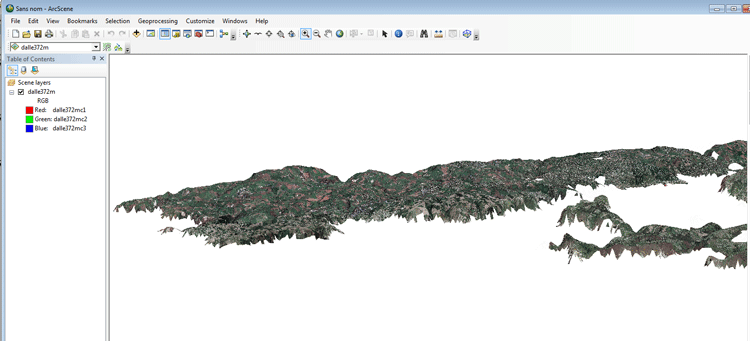

La photo apparaît alors drapée sur le MNT. Pour ne pas avoir a refaire cette opération chaque foius que vous voulez afficher votre photo aérienne, il suffit de sauvegarder la couche dans un fichier de couche (.lyr), en cliquant avec le bouton droit de la souris sur la couche puis « sauver comme fichier de couche ».
Quand vous chargerez cette couche dans ArcScene elle apparaîtra directement en 3D (plus exactement en 2,5D).
