Comment passer vos données de la 2D à la 3D pour exploiter pleinement ArcGis Pro 1.0? 5-création de surfaces raster 3D

Créer une surfaces 3D à partir d’entités topographiques est assez courant pour des utilisateurs de SIG. En partant de données ponctuelles, linéaires ou surfaciques structurées en X,Y,Z ou seulement en X,Y mais avec un attribut contenant le Z, vous créez des surfaces continues qui peuvent être de deux grands types: des surfaces raster ou des surfaces vectorielles.

Créer un surface raster

Une surface raster est une surface continue constituée de cellules carrées contiguës. Toutes les cellules ont la même taille. Vous créez ces surfaces généralement en interpolant des entités ponctuelles (hauteurs), linéaires (courbes de niveau?…) ou plus rarement surfaciques.

Dans ArcGis il y a de nombreuses méthodes d’interpolation disponibles, mais il y en a une spécialement conçue pour créer des Modèles numériques de terrain.

Il s’agît de l’outil Topo vers raster est une méthode d’interpolation spécialement destinée à la création de modèles numériques de terrain (MNT) hydrologiquement corrects.
Topo vers raster interpole les valeurs d’altitude d’un raster en imposant des contraintes pour garantir :

  • une structure de drainage qui soit connectée,
  • la représentation correcte des crêtes et des cours d’eau à partir des données d’isolignes en entrée.
  • Ainsi, il s’agit de l’unique interpolateur d’ArcGIS conçu spécialement pour s’appliquer intelligemment à des entrées d’isolignes.

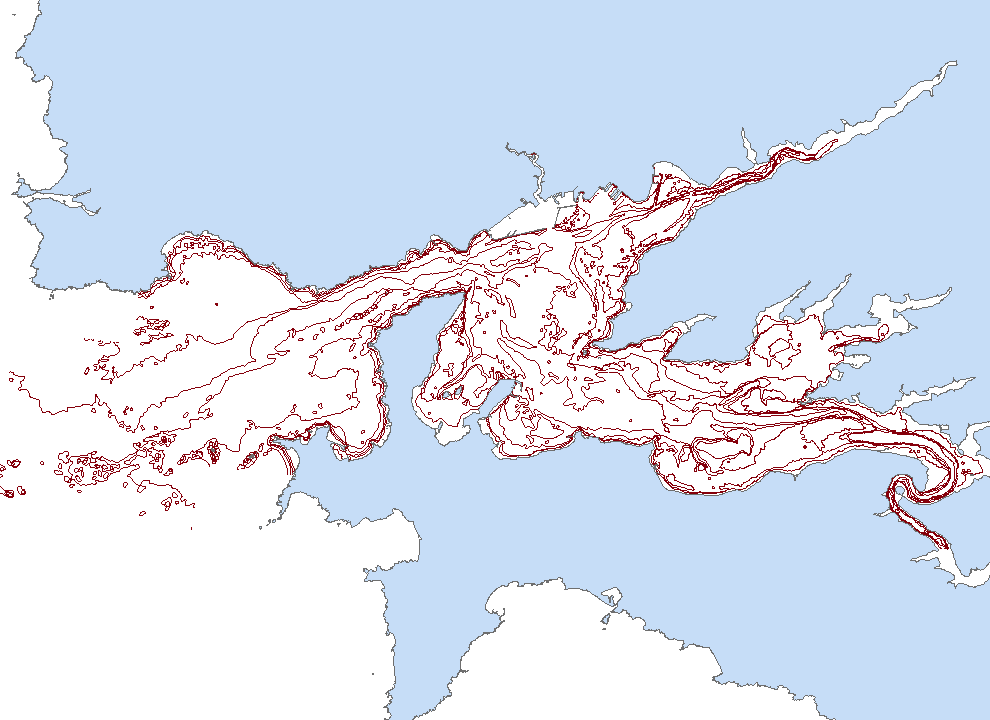

    Nous allons créer une surface raster à partir d’une couche d’isobathes.

    La commande Topo vers Raster se trouve dans la boîte 3D Analyst->Interpolation raster

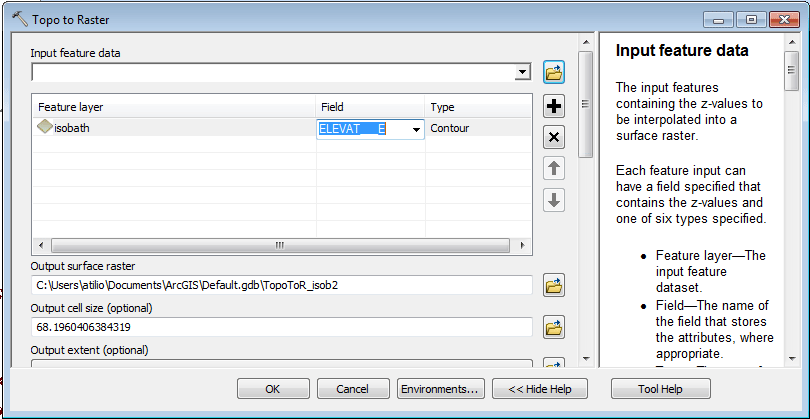

    Une fois la couche en entrée définie, vous devez sélectionner le champ contenant les Z et choisir la taille des cellules en sortie.

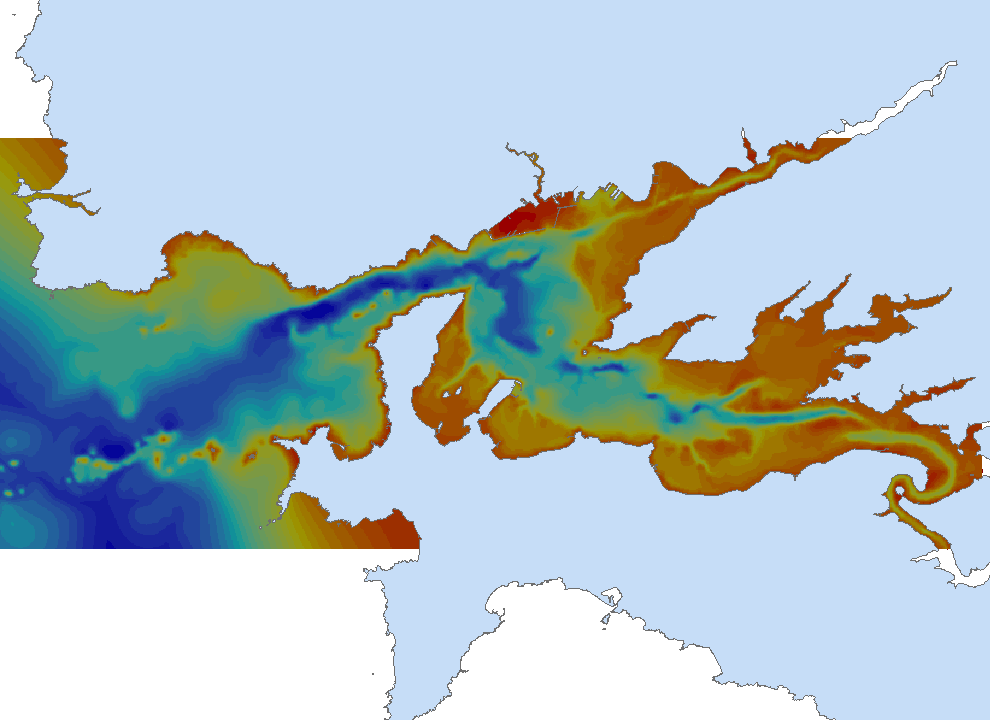

    Le résultat s’affiche dans ArcMap.

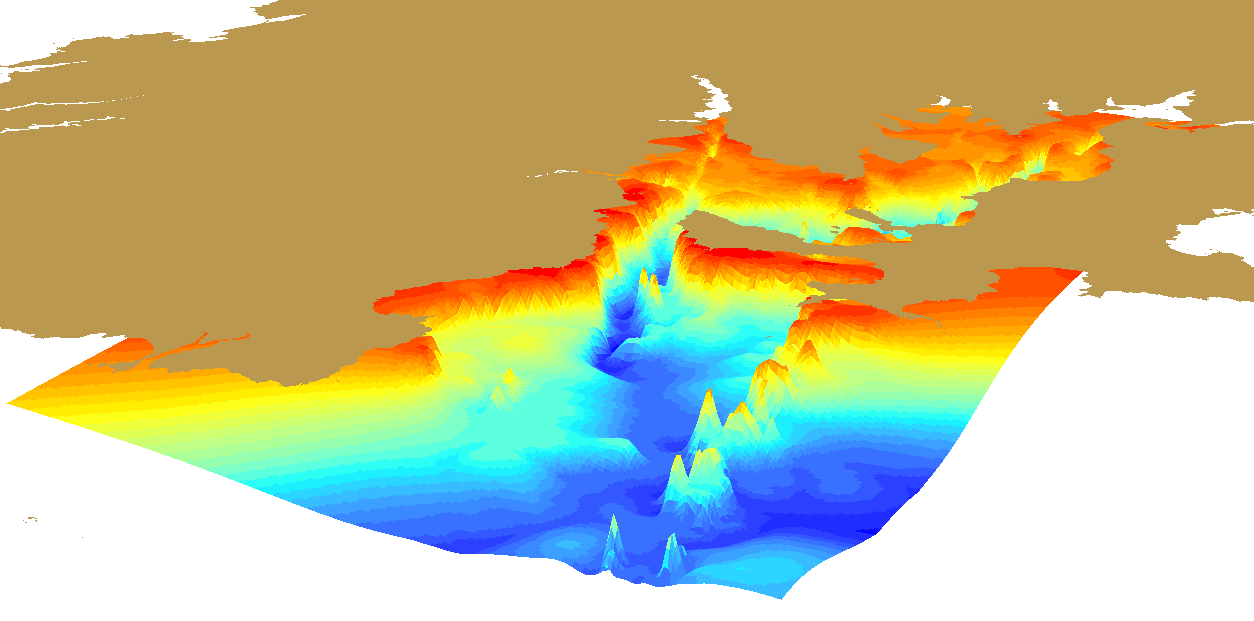

    Cette couche peut être chargée dans ArcScene et peut être utilisée comme base pour les hauteurs affichées dans la vue.
